環氧粉末是粉末塗料的一種,由環氧樹脂及其它添加劑組成。環氧塗料一般分為油性環氧塗料和水性環氧塗料可以保證產品的環保性能和實用性能，用在橋梁，船舶，水下圖層，化工防腐塗層和煤礦設施的防腐等，是否添加塑化劑，固化劑，環氧樹脂的組成成分的改變都會影響塗料的玻璃化轉變溫度，所以麻豆福利视频需要準確的測出其玻璃化轉變溫度而使適用於不同的應用環境場景下。

　　DZ-DSC300C是一款實驗溫度在-40℃到600℃的麻豆三级片视频設備，實驗溫度跨度大，可應用於樹脂，塑料，橡膠等多種材料的熱分析變化，其中玻璃化和固化就是其中的兩種，通過采集測試樣在加熱過程中的吸放熱變化從而測出對應參數。

　　測試方法：稱量10mg左右的樣品放在60ul的鋁坩堝容器中，次升溫設置20℃/min 的速率加熱到80℃然後迅速降到室溫並設置以下（圖1）參數對其樣品進行再次進行升降溫實驗，得到實驗圖譜進行分析（圖2）。

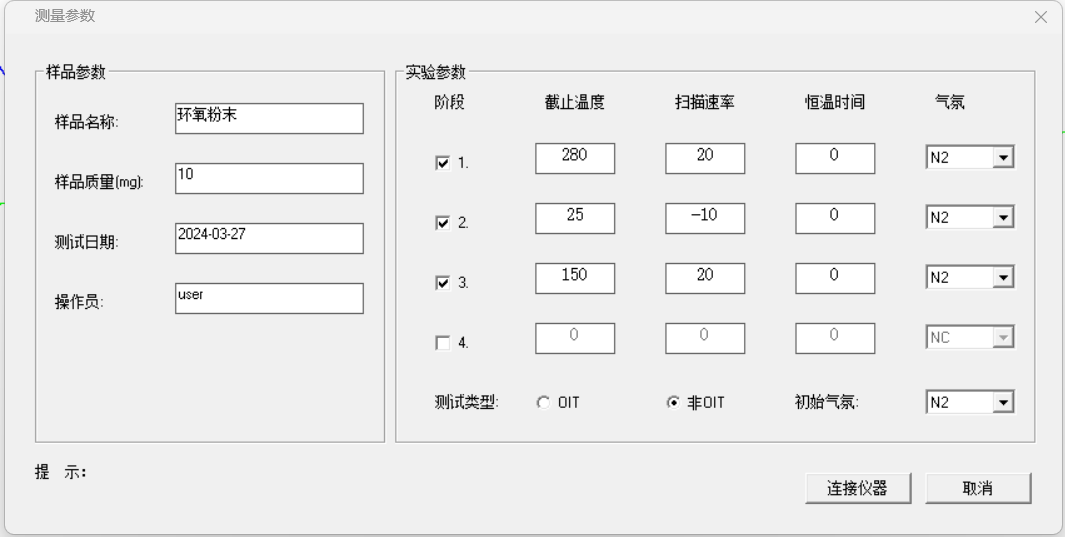

圖1

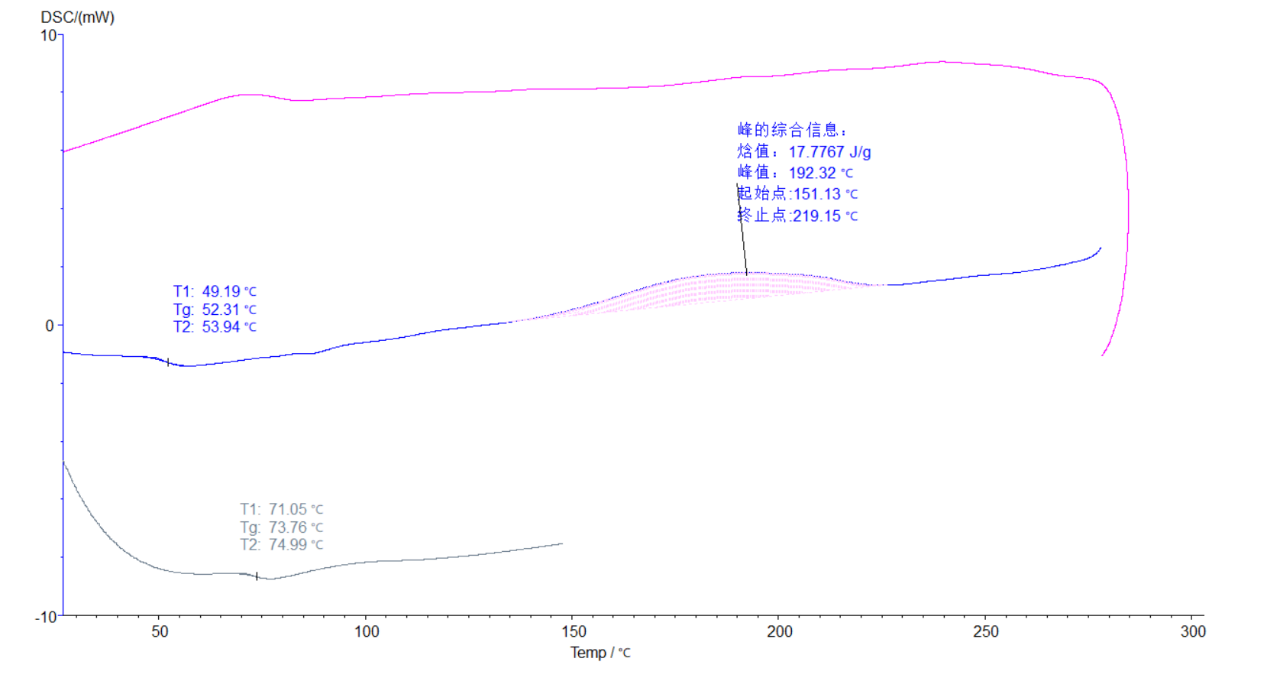

圖2

　　實驗結果分析：藍色曲線為階段加熱，其中Tg溫度為52.31℃，在151.13℃到219.15℃之間有一段放熱固化的過程，該段固化放出熱量為17.7767J/g；黑色曲線為第二次加熱過程，其中Tg為73.76℃。從這次的實驗麻豆福利视频可以看出兩次升溫的玻璃化溫度不同，這是因為環氧粉末在次加熱過程中還有一段固化的反應，經過不同固化程度的樣品測試麻豆福利视频可以得出固化度越高的樹脂，其測試的玻璃化溫度就越高。更多關於DZ-DSC300C麻豆三级片视频產品信息，可谘詢：400-885-2060。
