麻豆三级片视频（DSC）通過測量材料在程序控溫過程中吸熱或放熱的熱流變化，分析其相變行為。對於纖維材料（如合成纖維、天然纖維或複合纖維），熔融峰溫度是表征其熱穩定性和結晶性能的重要參數。熔融峰對應纖維中結晶區域的有序結構被破壞的過程，峰溫高低可直接反映材料的耐熱性及加工適用性。
一、實驗步驟
1、測量儀器
2、樣品製備
2.1取樣要求：取纖維樣品約10—20 mg，確保樣品均勻、無汙染。
2.2預處理
若纖維為長絲或束狀，需剪切成粉末或短纖維段，避免熱傳導不均。
若需消除熱曆史（如加工殘留應力），可先進行升溫降溫循環處理（如以10°C/min升至200°C後冷卻）。
3、儀器校準
3.1使用標準物質（如銦、錫）校準DSC的溫度和熱流信號。
3.2確保氮氣或惰性氣體保護（流速50—100 mL/min），避免氧化反應幹擾。
4、測試參數設置
4.1溫度範圍：根據纖維類型設置升溫區間（如30°C至300°C）。
4.2升溫速率：通常選擇10~20°C/min（常用10°C/min）。升溫速率過高會導致峰溫偏移，需結合文獻或標準方法調整。
4.3重複測試：每組樣品至少進行2到3次平行實驗，驗證數據重複性。
5、 實驗操作
5.1將樣品均勻平鋪於鋁製坩堝中。
5.2設置空白坩堝作為參比，與樣品坩堝同時放入DSC爐體。
5.3啟動程序升溫，實時記錄熱流曲線。
二、數據分析
1. 熔融峰識別
通過軟件分析DSC曲線，定位吸熱峰（熔融峰）。
確定以下特征溫度（圖1、PA66示意）

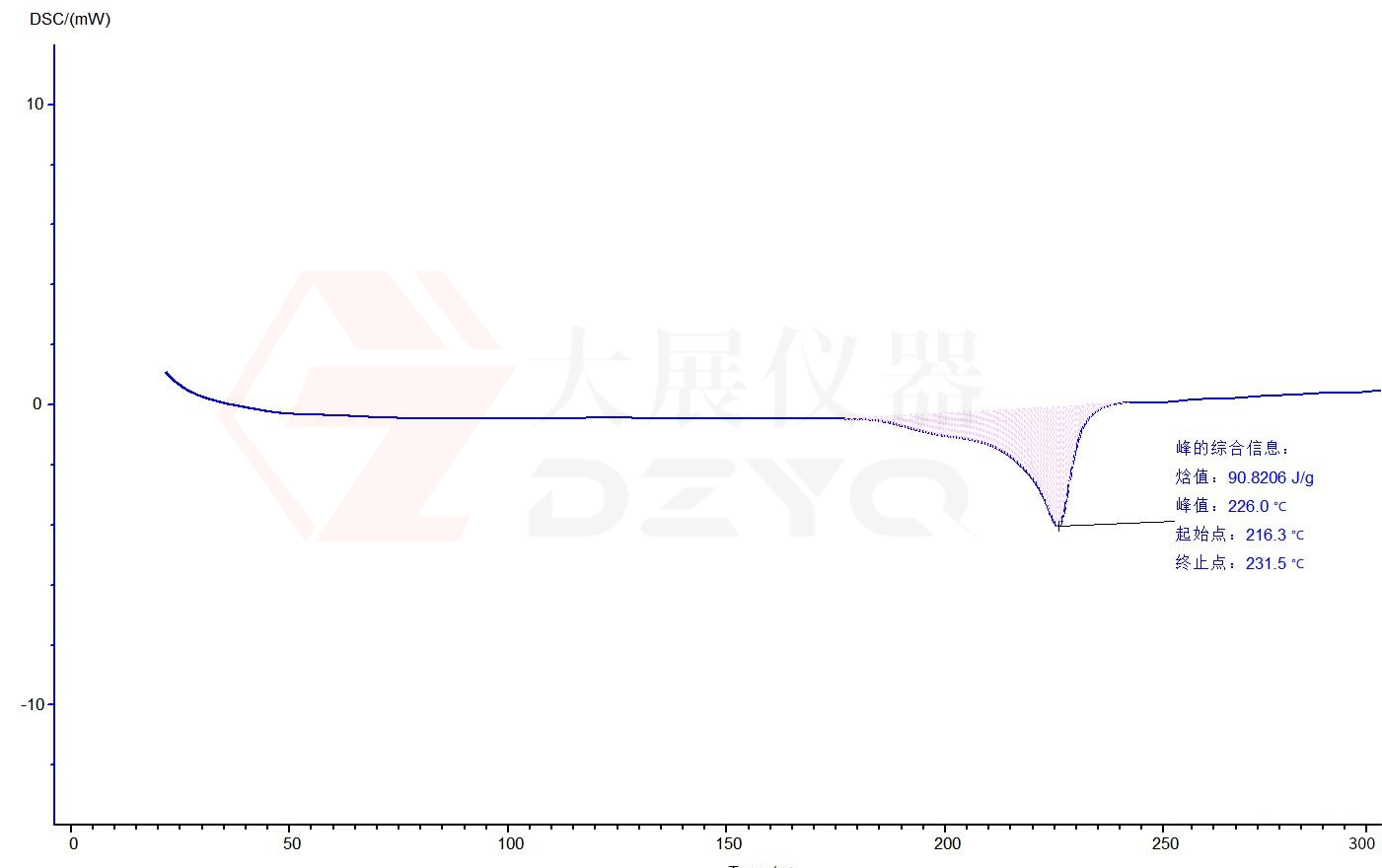

圖1、PA66

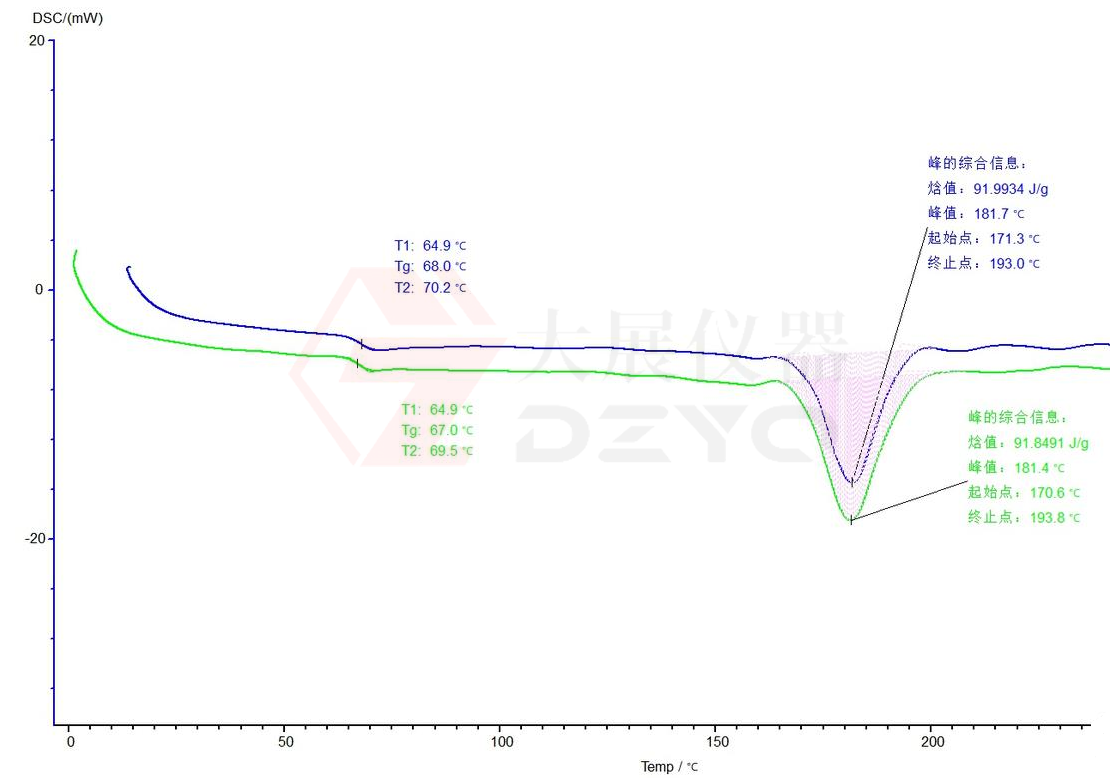

圖2、PET
起始點：曲線基線偏離的起始點。 峰值：吸熱峰的峰值溫度。
終止點：熔融過程結束點。
三、常見問題與解決方案
1、基線漂移或噪聲大
原因：樣品量過多、坩堝密封不嚴或氣體流速不穩定。
解決方案：減少樣品量至5 mg以下，檢查坩堝密封性，校準氣體流速。
2、熔融峰分裂或多峰現象
原因：樣品中含有雜質或未完全幹燥（水分揮發幹擾）。
加工過程中形成不均勻的結晶結構。
解決方案：
2.1通過調節升溫速率（如降低至5°C/min）提高分辨率。
2.2對樣品進行退火處理（特定溫度下恒溫再冷卻），消除亞穩態晶體。
2.3測試前將纖維充分幹燥（置於幹燥器中或真空烘箱處理）。
3、測試結果與文獻值偏差大
原因：纖維批次差異、添加劑（如阻燃劑、增塑劑）或共混改性影響。
校準不準確或儀器狀態異常。
解決方案：
3.1比對相同來源樣品的文獻數據，確認材料組成一致性。
3.2重新校準儀器，檢查傳感器靈敏度及爐體密封性。
4、樣品熱分解幹擾熔融峰
原因：某些纖維（如天然纖維或含熱敏基團的合成纖維）在熔融前發生降解。
解決方案：
4.1采用惰性氣體（如氮氣）保護，降低氧化降解風險。
4.2使用快速升溫（如20°C/min）縮短高溫停留時間。
四、實驗注意事項
1、樣品代表性：纖維樣品需取自同一批次，避免因生產工藝波動導致數據偏差。
2、避免汙染：使用鑷子取放樣品和坩堝，防止手部油脂汙染。
3、數據可比性：不同升溫速率下的熔融峰溫度不可直接比較，需注明測試條件。
4、儀器維護：定期清潔DSC爐體，避免殘留物影響熱傳導。
五、應用實例
5.1案例：回收聚酯纖維的熔融行為分析
背景：回收PET纖維因加工曆史複雜，熔融峰可能呈現寬化或偏移。
5.2測量參數設置
升溫速率：10°C/min，氮氣保護（50 mL/min）。
溫度範圍：30~300°C。
5.3結果分析
熔融峰溫較原生PET降低約3~5°C，表明結晶完整性受損。
熔融焓減少30%，驗證了回收過程中結晶度下降。
六、實驗結論
差示掃描量熱技術為纖維熔融行為的表征提供了高效、靈敏的手段。通過規範製樣流程、優化測試參數及合理分析數據，可準確獲取熔融峰溫度等關鍵熱力學參數，為纖維材料的設計、加工及回收提供理論支撐。
