一、固化度的定義　

　　固化度是衡量材料從液態或塑性狀態轉變為固態或硬化狀態的程度的指標。在不同的領域，固化度的具體定義和測量方法可能有所不同，但通常都涉及到材料物理或化學性質的變化。以下是 固化度的一些常見定義：　

　　化學固化度：在化學反應中，特別是聚合物的固化過程中，固化度指的是反應物分子之間形 成化學鍵的百分比。這通常通過化學反應的進展來衡量，例如，一個完全反應的係統具有 100%的化學固化度。　

　　熱固化度：在熱固化材料中，固化度可以表示為材料在加熱過程中達到的固化階段。這通常通過 DSC（差示掃描量熱法）等熱分析技術來測量，通過分析材料在加熱過程中的熱量變化來確定。

　　二、差示掃描量熱法和應用

　　差示掃描量熱法的工作原理是通過測量樣品和參比物在受控溫度程序下的熱量流動差異來分析樣品的熱性質。

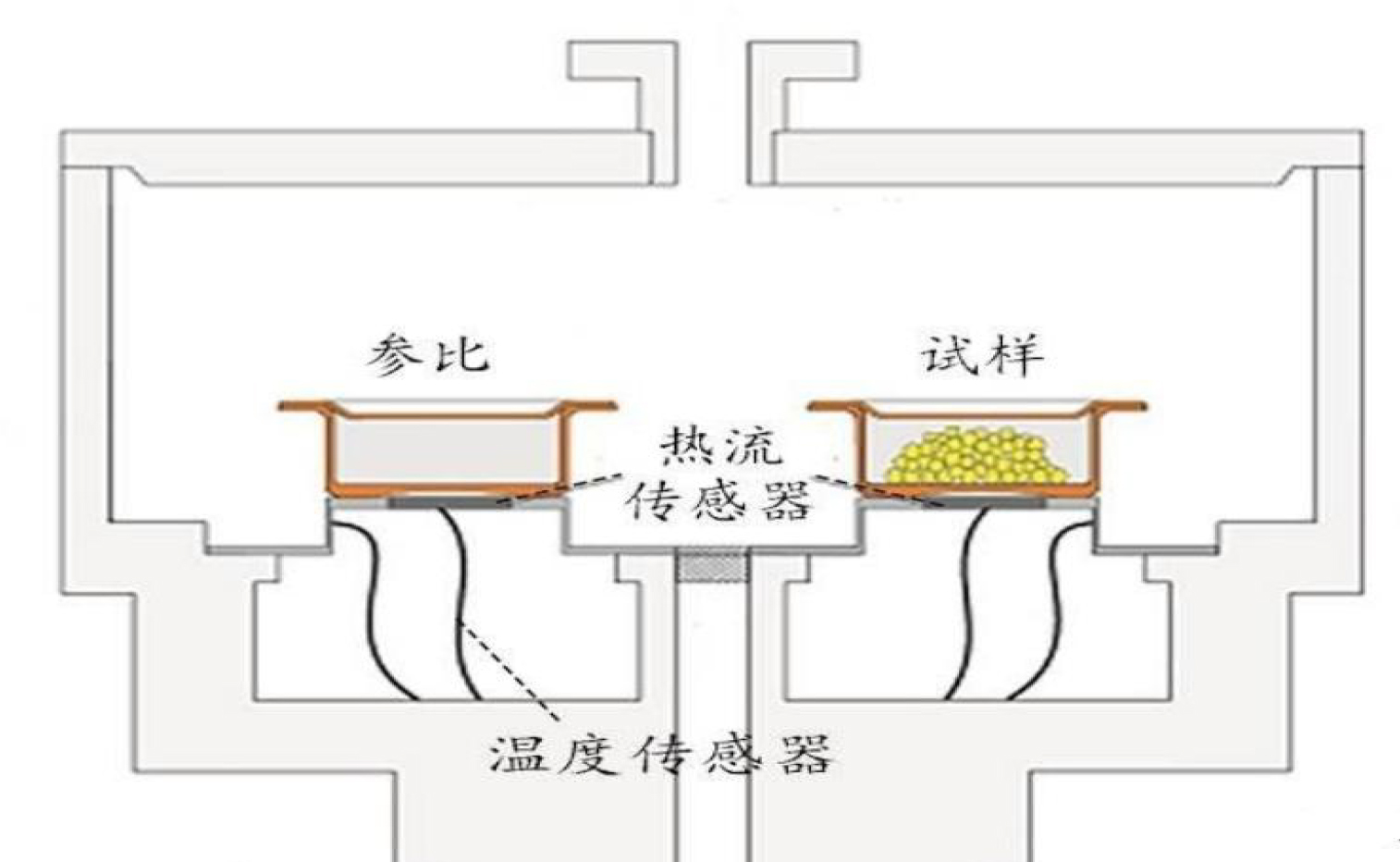

　　熱流型DSC的工作原理圖

　　差示掃描量熱法（DSC 法）廣泛應用於塑料、橡膠、塗料、膠粘劑、醫藥、石油化工等不同 領域，主要用於高分子材料的定性、定量分析，根據 DSC 曲線，可以測定多種熱力學和動 力學參數，包括測試熔點、玻璃化轉變溫度、結晶度、熔融熱、結晶熱、純度、相轉變溫度、 不同材料的相容性、比熱容、反應熱、轉變熱、相圖、反應速率、結晶速率、結晶度以及樣 品純度等。

　　三、實驗步驟與分析

　　1、樣品　

　　膠水材料

　　2、測試儀器

　　本次測膠水固化度所用儀器是南京麻豆福利视频儀器的DZ-DSC300C麻豆三级片视频，是一款低溫麻豆三级片视频，溫度範圍是-40~600℃，采用半導體製冷，優勢在於降溫快，靈敏度高，配套分析軟件，可實時采集測試圖譜，進行數據分析。

　　3、測試方法

　　第一階段是以10℃/min的升溫速率從25℃升溫至270℃；

　　第二階段是以20℃/min的降溫速率從270℃升溫至25℃；

　　第三階段以10℃/min的升溫速率從25℃升溫至270℃。

　　通氮氣，流速為50mL/min。

　　4、測試圖譜

　　原膠測試圖譜

　　樣品一的測試圖譜

　　樣品三的測試圖譜

　　5、測試數據分析

　　固化率的計算：　

　　固化率=（原膠水焓值-固化後焓值）/原膠水焓值*100%

　　6、測試參考標準　

　　GB/T 32369-2015密封膠固化程度的測定
