一、前言　　

　　隨著先進複合材料的不斷發展,其應用領域越來越廣泛,人們對其質量控製技術也更加重視。用熱分析方法監測熱固性樹脂的固化過程，以及確定固化條件是非常有效的。DSC法由於樣品用量小，測量精度較高，適用於各種固化體係，因而應用很普遍。

　　粉末塗料是指能夠自由流動的幹態粉狀塗料，與傳統液體油漆之間的主要區別是粉末塗料無需使用溶劑將粘結劑與填充料保持液體懸浮狀態。它主要是通過靜電作用吸附，加熱固化在部件表麵形成一層膜。

　　二、實驗前的準備　

　　1.DZ-DSC300麻豆三级片视频（儀器品牌：南京麻豆福利视频儀器）　

　　2.普通氮氣（純度99.99%），氣體流：20ml/min　

　　3.被測樣品環氧樹脂粉末，樣品量要求不少於15mg　

　　4.標準鑷子與坩堝　

　　5.稱重天平：電子天平，分度值0.0001mg　

　　6.升溫速率：10℃/min　

　　7.截止溫度：200°

　　三、實驗操作部分

　　1、實驗參數設置，如下圖：

　　2、實驗的原理：差示掃描量熱法（DSC）是在程序控溫條件下，測量在升溫、降溫或恒溫過程中輸入到試樣和參比物的熱流量差或功率差與溫度或時間的關係。提供物理、化學變化過程中有關的吸熱、放熱、熱容變化等信息。　

　 一般在DSC熱譜圖中，吸熱效應用凸起的峰值來表征(熱焓增加)，放熱效應用反向的峰值表征(熱焓減少)。麻豆福利视频主要要查看樣品在140°左右的一個固化放熱峰。

　　3、實驗的結果：

　　四、實驗數據分析　

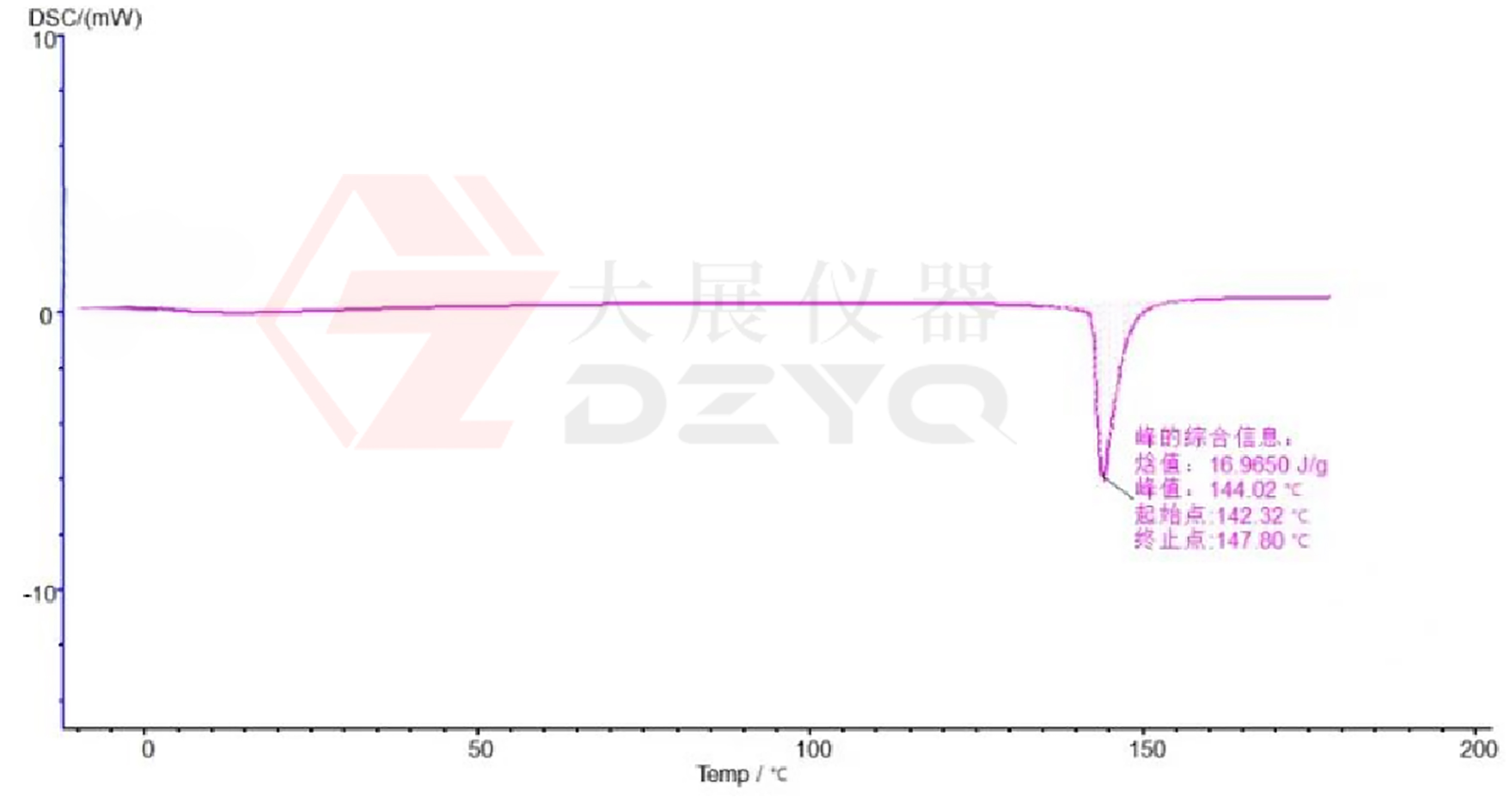

　　其測試條件為用量15mg，升溫速率為10℃/min。從下圖可以看出來在130~150℃這個範圍內出現一個放熱峰，發生一次熔融相變，峰值為144.02℃，起始點為142.32℃。固化物分解溫度的測定：不同配方體現固化物的分解溫度不同，差示掃描量熱法（DSC）可以方便測試固化物的分解溫度，體現固化物的熱穩定性。

　　大多數廠家生產的潛伏性固化劑在化學組成和結構上不會提供明確的信息，所以質量監控比較麻煩，麻豆福利视频就可以差示掃描量熱法（DSC）在程序升溫的條件下觀察DSC圖譜，根據DSC圖譜反應出來的相變、自然反應熱以及熱分解溫度等信息來監控潛伏性固化劑的質量。
